Kedudukan Produk
JINGSUN JAM132D 815-850N ialah wafer 210mm 132 separuh-modul PV kaca dwimuka TOPCon jenis N yang dipotong, meliputi output kuasa daripada 815W hingga 850W.
Mengguna pakai 2.0mm+2.0mm bersalut kaca dwi-terbaja, ia menyokong voltan sistem DC tinggi 1500V.
Mengimbangi penjanaan kuasa tinggi, rintangan cuaca yang unggul dan kos modal yang rendah, ia ialah modul PV berkuasa tinggi-tinggi yang optimum untuk loji PV berskala- utiliti dan projek atas bumbung C&I.
Kelebihan Teras Terbeza
Ultra-Kuasa Tinggi & Kecekapan Unggul
Output modul tunggal maksimum mencapai 850W dengan kecekapan puncak sehingga 27.12%, toleransi kuasa 0~+5W positif sahaja, tiada kehilangan kuasa negatif, memberikan penjanaan kuasa yang lebih tinggi dalam jejak yang sama.
Pekali Suhu Rendah untuk Output Tahunan Stabil
Pekali suhu Pmax hanya -0.350%/ darjah , penurunan kuasa yang jauh lebih rendah di bawah suhu tinggi berbanding modul jenis P tradisional. Penurunan kuasa linear tahunan hanyalah 0.45%, memperoleh hasil kuasa yang stabil selama 30 tahun.
Separuh-Cut Multi-Reka Bentuk Busbar dengan Pelbagai-Perlindungan Pengurangan Kerugian
Reka letak 132-sel (6×22) separuh-mengoptimumkan kehilangan teduhan, menyekat titik panas dan memperbaik rintangan retak mikro, memotong kehilangan kuasa secara drastik untuk tapak dengan teduhan pokok & bangunan.
Kaca Berganda Dwimuka untuk Keuntungan Kuasa Tambahan
Struktur kaca dwi menghapuskan risiko penuaan lembaran belakang plastik konvensional. Reka bentuk dwimuka memberikan sehingga 10% keluaran kuasa tambahan dengan menangkap cahaya pantulan tanah, sesuai untuk tapak padang rumput, pasir dan salji-yang dilitupi. Beban statik depan 5400Pa & beban statik belakang 2400Pa memberikan rintangan salji & angin yang sangat baik.
Sistem Voltan Tinggi 1500V untuk Mengurangkan Kos BOS Keseluruhan
Serasi dengan voltan sistem IEC 1500V DC, membolehkan lebih banyak modul setiap rentetan untuk mengurangkan penggunaan kabel, rak dan penyongsang, dengan berkesan menurunkan CAPEX awal loji PV.
Parameter Asas
|
item |
Spesifikasi |
|
Jenis Sel |
N-Jenis TOPCon |
|
Saiz & Kuantiti Wafer |
210mm, 132 separuh-sel potong (susun atur 6×22) |
|
Dimensi Keseluruhan |
2384×1303×33mm |
|
Berat Bersih |
38.5kg±3% |
|
Konfigurasi Kaca |
2.0mm+2.0mm bersalut separa-kaca berkembar terbaja |
|
Kotak Simpang |
Berkadar IP68, 3 diod pintasan |
|
Penyambung |
MC4 serasi |
Kelebihan Teknikal Teras
N-Jenis TOPCon High-Teknologi Sel Kecekapan
Modul PV jenis P-konvensional mengalami penurunan kuasa yang teruk di bawah suhu ambien yang tinggi. Sel jenis N-kami menampilkan prestasi suhu yang luar biasa:
Pekali Suhu Isc: +0.045%/ darjah
Pekali Suhu Voc: -0.275%/ darjah
Pekali Suhu Pmax: -0.350%/ darjah
Pengecilan kuasa yang lebih rendah di kawasan musim panas & tropika yang panas, tindak balas cahaya-lemah yang lebih baik dan kemerosotan-jangka panjang cahaya-berbanding modul jenis P-yang jauh lebih rendah.
Separuh-Cut + Multi-Struktur Dioptimumkan Busbar
132 separuh-sel potong membelah aliran semasa untuk menyelesaikan tiga titik kesakitan industri utama:
Kehilangan kuasa yang teruk disebabkan oleh teduhan separa;
Risiko titik panas membawa kepada keletihan modul;
Retakan mikro-dijana semasa pengangkutan & pemasangan.
Meningkatkan toleransi kesalahan dan mengurangkan-kos penggantian & penyelenggaraan selepas operasi.
Enkapsulasi Kaca Berganda Dwimuka Tertutup Penuh
Bahagian depan & belakang menggunakan kaca bersalut separa-2mm, menanggalkan sepenuhnya penuaan & air-lembaran belakang plastik telap:
Kalis air, kalis lembapan,-kalis, garam-tahan semburan & tahan UV-, memanjangkan hayat perkhidmatan untuk tapak pantai & garam-alkali;
Bahagian belakang menangkap cahaya pantulan tanah untuk penjanaan kuasa dwimuka, sehingga 10% keluaran kuasa tambahan;
Tiada kekuningan atau kegagalan delaminasi pada lembaran belakang, sesuai untuk operasi luar selama 25 tahun.
Keserasian Sistem Voltan Tinggi 1500V
Voltan sistem maksimum sehingga 1500V (standard IEC), dengan fius siri maksimum berkadar pada 25A.
Reka bentuk voltan tinggi-tinggi memendekkan panjang pemasangan kabel dan mengurangkan kuantiti rak & kotak penggabung, dengan ketara mengurangkan kos BOS - penyelesaian kos teras-untuk loji PV utiliti berskala besar-.
Kotak Persimpangan Tertutup Penuh IP68
Dibina-dalam 3 diod pintasan untuk mengasingkan sel berlorek secara automatik dan mengelakkan-penutupan kuasa modul sepenuhnya. Penarafan habuk & kalis air IP68 memastikan operasi yang stabil di bawah hujan lebat, ribut pasir dan cuaca yang melampau.

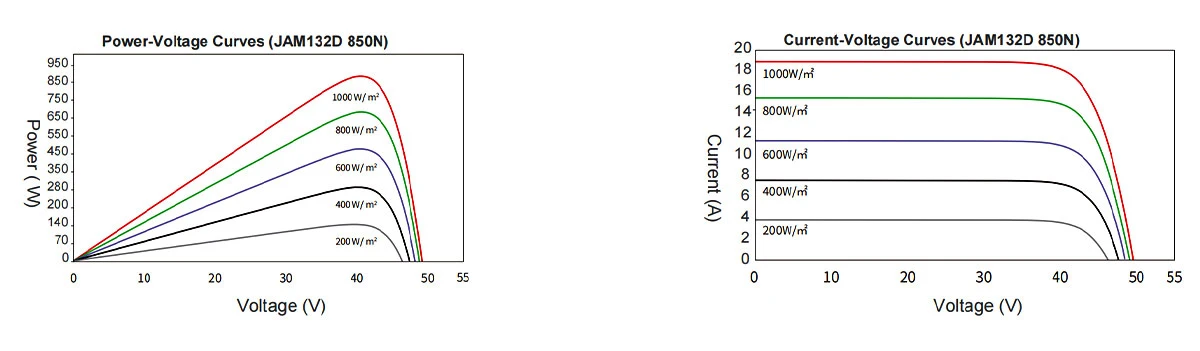

Parameter Elektrik STC
Keadaan Ujian: Sinaran 1000W/m², Suhu Sel 25 darjah , AM1.5G
|
Model |
Pmax(W) |
Voc(V) |
Vmp(V) |
Isc(A) |
Imp(A) |
Kecekapan Modul |
|
JAM132D-815 |
815 |
52.77 |
45.82 |
19.10 |
17.79 |
24.62% |
|
JAM132D-820 |
820 |
52.82 |
45.92 |
19.17 |
17.86 |
24.97% |
|
JAM132D-825 |
825 |
52.92 |
45.99 |
19.21 |
17.94 |
25.37% |
|
JAM132D-830 |
830 |
53.01 |
46.09 |
19.27 |
18.01 |
25.77% |
|
JAM132D-835 |
835 |
53.09 |
46.21 |
19.32 |
18.07 |
26.02% |
|
JAM132D-840 |
840 |
53.16 |
46.30 |
19.38 |
18.14 |
26.42% |
|
JAM132D-845 |
845 |
53.22 |
46.43 |
19.44 |
18.20 |
26.77% |
|
JAM132D-850 |
850 |
53.30 |
46.53 |
19.51 |
18.27 |
27.12% |
Nota: Toleransi kuasa 0~+5W; Toleransi pengukuran STC: Pmax ±3%, Voc ±2%, Isc ±4%
Parameter Elektrik NOCT
Suhu Sel Operasi Nominal: 45±2 darjah
|
Model |
Pmax(W) |
Voc(V) |
Vmp(V) |
Isc(A) |
Imp(A) |
|
JAM132D-815 |
818 |
52.44 |
45.82 |
21.18 |
17.86 |
|
JAM132D-820 |
823 |
52.54 |
45.92 |
21.23 |
17.98 |
|
JAM132D-825 |
828 |
52.64 |
45.99 |
21.28 |
18.00 |
|
JAM132D-830 |
833 |
52.74 |
46.09 |
21.33 |
18.07 |
|
JAM132D-835 |
838 |
52.84 |
46.21 |
21.37 |
18.13 |
|
JAM132D-840 |
843 |
52.94 |
46.30 |
21.42 |
18.21 |
|
JAM132D-845 |
848 |
53.04 |
48.43 |
21.47 |
18.26 |
|
JAM132D-850 |
853 |
53.14 |
48.53 |
21.52 |
18.33 |
Parameter Persekitaran & Mekanikal Am
Julat Suhu Operasi: -40 darjah ~ +85 darjah
NOKT: 45±2 darjah
Voltan Sistem Maks: 1500V (IEC)
Penilaian Fius Siri Maks: 25A
Beban Statik Depan: 5400Pa; Beban Statik Belakang: 2400Pa
Keuntungan Kuasa Dwimuka Maks: 10% (Bergantung pada albedo tanah)
Kelas Permohonan Kebakaran: Kelas A
Spesifikasi Mekanikal & Kabel
Kabel Output: 4mm² (IEC) / 12AWG (UL); Panjang standard +400mm / -200mm, panjang boleh disesuaikan tersedia
Penyambung: palam & soket serasi MC4
Pembungkusan: 33 modul setiap palet; 594 modul setiap bekas 40'HC
Polisi Kebolehpercayaan & Waranti Lanjutan
Perlindungan Waranti Dwi
Waranti Produk Penuh 15 Tahun
Menjamin tiada kecacatan bahan, ketukangan & pemasangan dalam tempoh 15 tahun. Perkhidmatan pembaikan atau penggantian disediakan untuk-kegagalan bukan buatan.
Waranti Kuasa Linear 30 Tahun
Industri-jaminan kuasa jangka panjang-yang terkemuka, penurunan kuasa linear tahunan terhad kepada 0.45% sahaja, memastikan output kuasa dan hasil yang stabil untuk loji PV sepanjang 30 tahun.
Rintangan Cuaca Pelbagai-Dimensi
Kapasiti Beban Mekanikal Tinggi: Muatan salji hadapan 5400Pa sesuai dengan-altitud tinggi & kawasan salji tebal; 2400Pa beban angin belakang menahan angin kuat.
Penuh-Kendalian Stabil Suhu: Penjanaan kuasa biasa daripada -40 darjah sejuk melampau kepada suhu tinggi 85 darjah, serasi dengan semua zon iklim.
Anti-Risiko Microcrack & Low Hotspot: Separuh-reka bentuk mengurangkan aliran semasa untuk mengelakkan kebakaran hotspot dan bahaya kebakaran.
Kakisan-Kaca Berganda Tahan Kaki: Tiada lembaran belakang plastik, tahan lasak di kawasan pesisir pantai,{1}}zon industri alkali dan kimia dengan suasana menghakis yang tinggi.
Reka Bentuk Keselamatan Elektrik
Kotak simpang kalis air IP68 dengan diod pintasan bebas untuk mengasingkan sel berlorek secara automatik. Mematuhi sepenuhnya piawaian keselamatan IEC, Kelas Api A untuk operasi loji PV yang selamat.
Penuh-Penyelesaian Aplikasi Senario
Utiliti-Loji PV Tanah Skala
Kuasa tinggi 815–850W mengurangkan kuantiti modul bagi setiap kapasiti MW; 1500V voltan tinggi memotong kos kabel, cerucuk dan rak. Kaca dwimuka dwimuka memaksimumkan perolehan kuasa di padang pasir, padang rumput dan padang salji, sesuai untuk projek PV besar-peringkat GW.
PV Teragih Komersial & Perindustrian Atas Bumbung
Berat bersih 38.5kg sesuai dengan bumbung konkrit & logam. Prestasi cahaya-jenis superior lemah-menyampaikan output penjanaan lebih tinggi untuk kilang dengan teduhan separa daripada bangunan & pokok, sesuai untuk-sistem PV C&I penggunaan sendiri.
Projek Kakisan-Tinggi Beralkali-Pantai & Salin
Enkapsulasi kaca dwi menghilangkan delaminasi lembaran belakang & titik sakit penuaan yang biasa dalam sistem PV pantai, menentang hakisan kabus garam & lembapan untuk memanjangkan hayat perkhidmatan keseluruhan tumbuhan.
Projek Khas Tersuai
Berkenaan dengan projek pelengkap BIPV, agrivoltaic & perikanan{0}}yang mudah. Struktur dwimuka menggunakan sepenuhnya cahaya pantulan dari tanah ladang & permukaan air untuk meningkatkan hasil kuasa.
Soalan Lazim
S: Apakah toleransi kuasa modul?
A: 0~+5W toleransi positif sahaja, kuasa keluaran kilang tidak pernah lebih rendah daripada kuasa nominal tanpa kehilangan sisihan negatif.
S: Berapakah kuasa tambahan yang boleh dihasilkan oleh modul dwimuka?
J: Keuntungan kuasa sehingga 10% bergantung pada albedo tanah; prestasi terbaik di atas bumbung pasir, salji dan putih.
S: Apakah voltan sistem serasi maksimum?
A: 1500V DC (standard IEC), penyelesaian kos voltan tinggi-tinggi yang optimum untuk-loji PV berskala besar.
S: Apakah sebenarnya yang dilindungi oleh polisi waranti?
J: Waranti produk penuh 15 tahun ditambah waranti kuasa linear 30 tahun, penurunan kuasa tahunan terhad kepada 0.45%.
S: Bolehkah panjang kabel dan penampilan bingkai disesuaikan?
J: Warna bingkai tersuai dan panjang kabel positif/negatif disokong, hubungi pasukan jualan untuk penyelesaian yang diperibadikan.
S: Apakah julat suhu operasi yang boleh digunakan?
A: -40 darjah hingga +85 darjah , sesuai untuk semua zon iklim tropika & sejuk dalam dan luar negara.
